德孚換熱設備板式換熱器是一種高效，節能的換熱裝備，換熱器，板式換熱器，德孚換熱設備，以供熱效率高，物料流阻損失小操作彈性大，使用壽命長，重量輕，經濟，拆卸方便等優點，在城市供熱及熱能回收工程中被大量采用，同時還廣泛應用于化工，電力，治金，食品，石油，醫藥，船舶，電機，紡織，造紙等工業部門，同時在集中供熱，中央空調及熱能回收工程也被大量采用。今天，德孚就和大家一起來看看換熱器的分類。

                       換熱器的分類

換熱器是化工,石油,動力,食品及其它許多工業部門的通用設備,在生產中占有重要地位.在化工生產中換熱器可作為加熱器,冷卻器,冷凝器,蒸發器和再沸器等,應用更加廣泛. 換熱器是指兩種不同溫度的流體進行熱量交換的設備。換熱器作為傳熱設備被廣泛用于耗能用量大的領域。隨著節能技術的飛速發展，換熱器的種類越來越多。適用于不同介質、不同工況、不同溫度、不同壓力的換熱器，結構型式也不同，換熱器的具體分類如下：

1.根據冷,熱流體熱量交換的原理和方式基本上可分三大類,即間壁式,混合式和蓄熱式.在三類換熱器中,間壁式換熱器應用最多,：

    1.1間壁式換熱器的類型

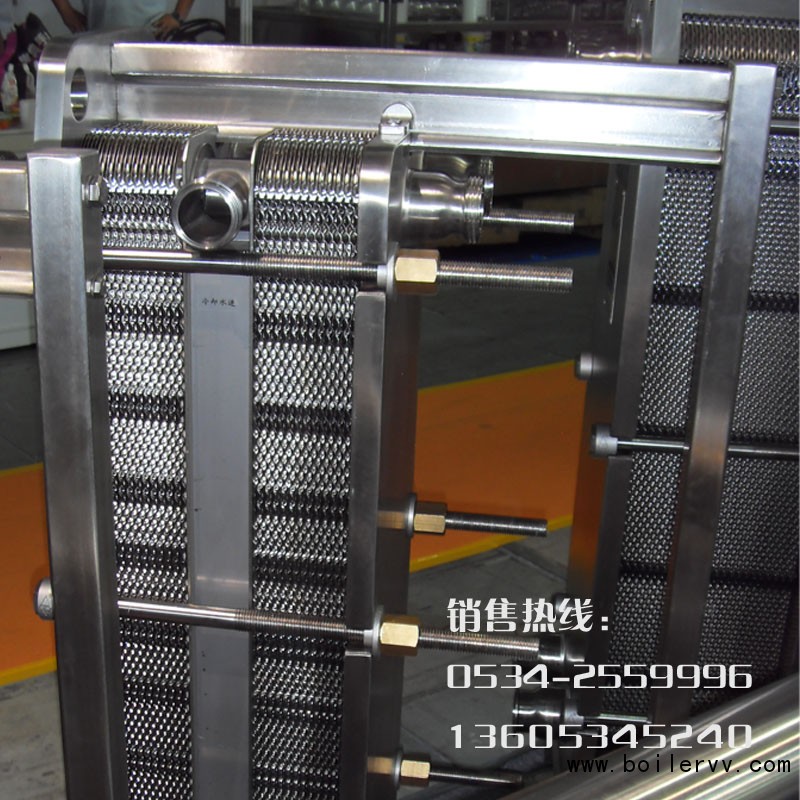

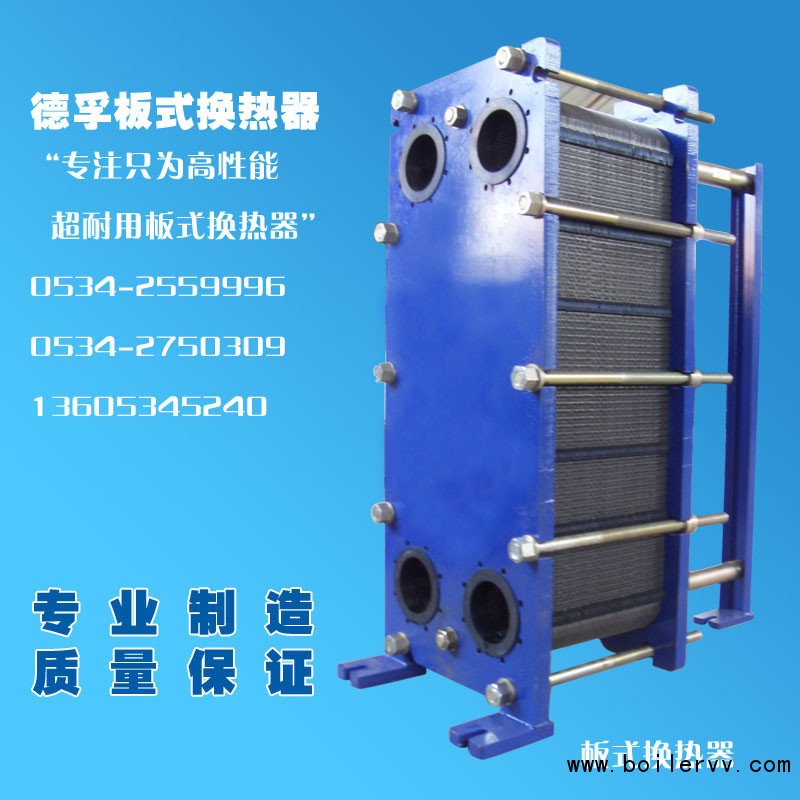

1.1.1板式換熱器



板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝

而成的一種新型高效換熱器。各種板片之間形成薄矩形

通道，通過半片進行熱量交換。板式換熱器是液—液、

液—汽進行熱交換的理想設備。它具有換熱效率高、

熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方

便、應用廣泛、使用壽命長等特點。在相同壓力損失情

況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為

管式換熱器的三分之一，熱回收率可高達90%以上。

1.1.2 夾套式換熱器 這種換熱器是在容器外壁安裝夾套制成,結構簡單;但其加熱面受容器壁面限制,傳熱系數也不高.為提高傳熱系數且使釜內液體受熱均勻,可在釜內安裝攪拌器.當夾套中通入冷卻水或無相變的加熱劑時,亦可在夾套中設置螺旋隔板或其它增加湍動的措施,以提高夾套一側的給熱系數.為補充傳熱面的不足,也可在釜內部安裝蛇管. 夾套式換熱器廣泛用于反應過程的加熱和冷卻.

1.1.3沉浸式蛇管換熱器 這種換熱器是將金屬管彎繞成各種與容器相適應的形狀,并沉浸在容器內的液體中.蛇管換熱器的優點是結構簡單,能承受高壓,可用耐腐蝕材料制造;其缺點是容器內液體湍動程度低,管外給熱系數小.為提高傳熱系數,容器內可安裝攪拌器.

1.1.4噴淋式換熱器 這種換熱器是將換熱管成排地固定在鋼架上，熱流體在管內流動,冷卻水 從上方噴淋裝置均勻淋下,故也稱噴淋式冷卻器.噴淋式換熱器的管外是一層湍動程度較高的液膜,管外給熱系數較沉浸式增大很多.另外,這種換熱器大多放置在空氣流通之處,冷卻水的蒸發亦帶走一部分熱量,可起到降低冷卻水溫度,增大傳熱推動力的作用.因此,和沉浸式相比,噴淋式換熱器的傳熱效果大有改善.

    1.1.5套管式換熱器 套管式換熱器是由直徑不同的直管制成的同心套管,并由U形彎頭連接而成.在這種換熱器中,一種流體走管內,另一種流體走環隙,兩者皆可得到較高的流速,故傳熱系數較大.另外,在套管換熱器中,兩種流體可為純逆流,對數平均推動力較大. 套管換熱器結構簡單,能承受高壓,應用亦方便(可根據需要增減管段數目). 特別是由于套管換熱器同時具備傳熱系數大,傳熱推動力大及能夠承受高壓強的優點,在超高壓生產過程(例如操作壓力為3000大氣壓的高壓聚乙烯生產過程)中所用的換熱器幾乎全部是套管式.

    1.1.6管殼式換熱器 管殼式(又稱列管式) 換熱器是最典型的間壁式換熱器,它在工業上的應用有著悠久的歷史,而且至今仍在所有換熱器中占據主導地位. 管殼式換熱器主要有殼體,管束,管板和封頭等部分組成,殼體多呈圓形,內部裝有平行管束,管束兩端固定于管板上.在管殼換熱器內進行換熱的兩種流體,一種在管內流動,其行程稱為管程;一種在管外流動,其行程稱為殼程.管束的壁面即為傳熱面. 為提高管外流體給熱系數,通常在殼體內安裝一定數量的橫向折流檔板.折流檔板不僅可防止流體短路,增加流體速度,還迫使流體按規定路徑多次錯流通過管束,使湍動程度大為增加.常用的檔板有圓缺形和圓盤形兩種,前者應用更為廣泛. 流體在管內每通過管束一次稱為一個管程,每通過殼體一次稱為一個殼程.為提高管內流體的速度,可在兩端封頭內設置適當隔板,將全部管子平均分隔成若干組.這樣,流體可每次只通過部分管子而往返管束多次,稱為多管程.同樣,為提高管外流速,可在殼體內安裝縱向檔板使流體多次通過殼體空間,稱多殼程.在管殼式換熱器內,由于管內外流體溫度不同,殼體和管束的溫度也不同.如兩者溫差很大, 換熱器內部將出現很大的熱應力,可能使管子彎曲,斷裂或從管板上松脫.因此,當管束和殼體溫度差超過50℃時,應采取適當?shù)臏夭钛a(bǔ)償措施,消除或減小熱應力.

 1.2混合式換熱器

混合式熱交換器是依靠冷、熱流體直接接觸而進行傳熱的，這種傳熱方式避免了傳熱間壁及其兩側的污垢熱阻，只要流體間的接觸情況良好，就有較大的傳熱速率。故凡允許流體相互混合的場合，都可以采用混合式熱交換器，例如氣體的洗滌與冷卻、循環水的冷卻、汽-水之間的混合加熱、蒸汽的冷凝等等。它的應用遍及化工和冶金企業、動力工程、空氣調節工程以及其它許多生產部門中。

按照用途的不同，可將混合式熱交換器分成以下幾種不同的類型：

1.2.1冷卻塔(或稱冷水塔)

在這種設備中，用自然通風或機械通風的方法，將生產中已經提高了溫度的水進行冷卻降溫之后循環使用，以提高系統的經濟效益。例如熱力發電廠或核電站的循環水、合成氨生產中的冷卻水等，經過水冷卻塔降溫之后再循環使用，這種方法在實際工程中得到了廣泛的使用。

1.2.2氣體洗滌塔(或稱洗滌塔)

在工業上用這種設備來洗滌氣體有各種目的，例如用液體吸收氣體混合物中的某些組分，除凈氣體中的灰塵，氣體的增濕或干燥等。但其最廣泛的用途是冷卻氣體，而冷卻所用的液體以水居多�？照{(diào)工程中廣泛使用的噴淋室，可以認為是它的一種特殊形式。噴淋室不但可以像氣體洗滌塔一樣對空氣進行冷卻，而且還可對其進行加熱處理。但是，它也有對水質要求高、占地面積大、水泵耗能多等缺點：所以，目前在一般建筑中，噴淋室已不常使用或僅作為加濕設備使用。但是，在以調節濕度為主要目的的紡織廠、卷煙廠等仍大量使用!

    1.2.3噴射式熱交換器

在這種設備中，使壓力較高的流體由噴管噴出，形成很高的速度，低壓流體被引入混合室與射流直接接觸進行傳熱傳質，并—同進入擴散管，在擴散管的出口達到同一壓力和溫度后送給用戶。

1.2.4混合式冷凝器

這種設備一般是用水與蒸汽直接接觸的方法使蒸汽冷凝

1.2.5蓄熱式換熱器

蓄熱式換熱器用于進行蓄熱式換熱的設備。內裝固體填充物，用以貯蓄熱量。一般用耐火磚等砌成火格子（有時用金屬波形帶等）。換熱分兩個階段進行。第一階段，熱氣體通過火格子，將熱量傳給火格子而貯蓄起來。第二階段，冷氣體通過火格子，接受火格子所儲蓄的熱量而被加熱。這兩個階段交替進行。通常用兩個蓄熱器交替使用，即當熱氣體進入一器時，冷氣體進入另一器。常用于冶金工業，如煉鋼平爐的蓄熱室。也用于化學工業，如煤氣爐中的空氣預熱器或燃燒室，人造石油廠中的蓄熱式裂化爐。

   蓄熱式換熱器一般用于對介質混合要求比較低的場合。

2.換熱器按傳熱原理可分為：

2.1表面式換熱器

表面式換熱器是溫度不同的兩種流體在被壁面分開的空間里流動，通過壁面的導熱和流體在壁表面對流，兩種流體之間進行換熱。表面式換熱器有管殼式、套管式和其他型式的換熱器。

2.2蓄熱式換熱器

蓄熱式換熱器通過固體物質構成的蓄熱體，把熱量從高溫流體傳遞給低溫流體，熱介質先通過加熱固體物質達到一定溫度后，冷介質再通過固體物質被加熱，使之達到熱量傳遞的目的。蓄熱式換熱器有旋轉式、閥門切換式等。

2.3流體連接間接式換熱器

流體連接間接式換熱器，是把兩個表面式換熱器由在其中循環的熱載體連接起來的換熱器，熱載體在高溫流體換熱器和低溫流體之間循環，在高溫流體接受熱量，在低溫流體換熱器把熱量釋放給低溫流體。

2.4直接接觸式換熱器

直接接觸式換熱器是兩種流體直接接觸進行換熱的設備，例如，冷水塔、氣體冷凝器等。

3.換熱器按用途分為：

  3.1加熱器

 加熱器是把流體加熱到必要的溫度，但加熱流體沒有發生相的變化。

 3.2預熱器

 預熱器預先加熱流體，為工序操作提供標準的工藝參數。

 3.3過熱器

 過熱器用于把流體（工藝氣或蒸汽）加熱到過熱狀態。

3.4蒸發器

 蒸發器用于加熱流體，達到沸點以上溫度，使其流體蒸發，一般有相的變化。

4.按換熱器的結構可分為：

4.1浮頭式換熱器

浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可以在殼體內自由移動，這種換熱器殼體和管束的熱膨脹是自由的，管束可以抽出，便于清洗管間和管內。其缺點是結構復雜，造價高（比固定管板高20%），在運行中浮頭處發生泄漏，不易檢查處理。浮頭式換熱器適用于殼體和管束溫差較大或殼程介質易結垢的條件。

4.2固定管板式換熱器

　固定管板式換熱器主要有外殼、管板、管束、頂蓋（又稱封頭）等部件構成。在圓形外殼內，裝入平行管束，管束兩端用焊接或脹接的方法固定在管板上，兩塊管板與外管直接焊接，裝有進口或出口管的頂蓋用螺栓與外殼兩端法蘭相連。它的特點是結構簡單，沒有殼側密封連接，相同的殼體內徑排管最多，在有折流板的流動中旁路最小，管程可以分成任何管程數，因兩個管板由管子互相支撐，故在各種管殼式換熱器中它的管板最薄，造價最低，因而得到廣泛應用。這種換熱器的缺點是：殼程清洗困難，有溫差應力存在。當冷熱兩種流體的平均溫差較大，或殼體和傳熱管材料膨脹系數相差較大，熱應力超過材料的許用應力時，在殼體上需設膨脹節，由于膨脹節強度的限制，殼程壓力不能太高。這種換熱器適用于兩種介質溫差不大，或溫差較大但殼程壓力不高，及殼程介質清潔，不易結垢的場合。

4.3U形管板換熱器

4.4板式換熱器

4.5填料函式換熱器。

德孚板式換熱器，訂購須知：

　　1、用戶可根據德孚換熱設備公司生產機型參數表選取相近型號，一般留出10%--20%欲量。

　　2、若用戶所需求的參數與德孚換熱設備公司參數表有所不同，請向德孚換熱設備公司提供詳細的參數，以便德孚換熱設備公司專職技術工程人員幫您計算并選取機器型號。

　　3、德孚換熱設備我公司幫您選型，請?zhí)峁�熱介質冷介質，熱進溫度，熱出溫度，冷進溫度，冷出溫度，管經，流量，機架的選配。

　　4、若用戶需要溫控裝置，或其他特殊要求請來電或來圖說明。

　　5、出于對用戶的負責，機組安裝，配管尺寸與實際運行參數密切相連，故德孚換熱設備公司的機器安裝，配管尺寸僅供用戶參考。http://www.kyln.cn QQ:2262652366
